美丽板科维尼明框安装系统技术图解

发布日期:2015-04-11 点击率:3027

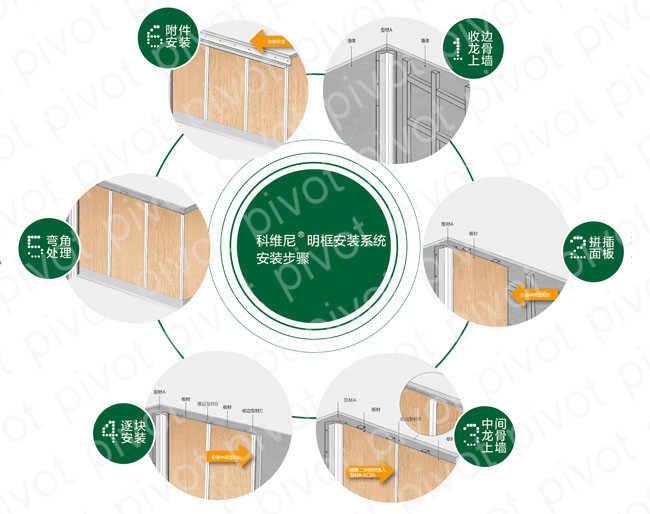

◆安装图解

1.收边龙骨上墙   安装从角落开始先固定收边龙骨X108,将X108直接用螺丝固定于调平钢架
2.拼插面板   将板材插入收边龙骨X108。
3.中间龙骨上墙   固定中间专用龙骨X109,并插入板材。
4. 逐块安装   依次安装龙骨及板材。
5.弯角处理   安装阳角转角龙骨。
6.附件安装   安装吊顶及踢脚线。

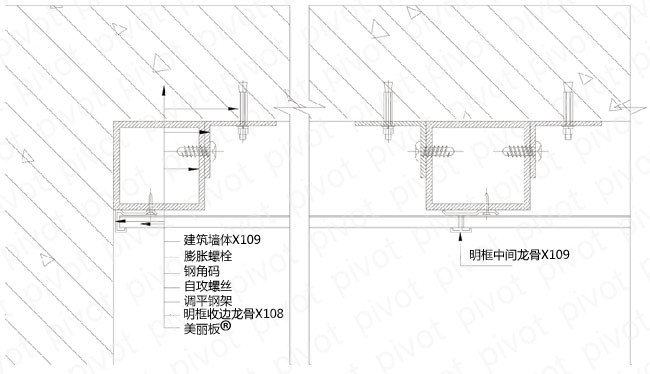

 科维尼®明框系统节点图

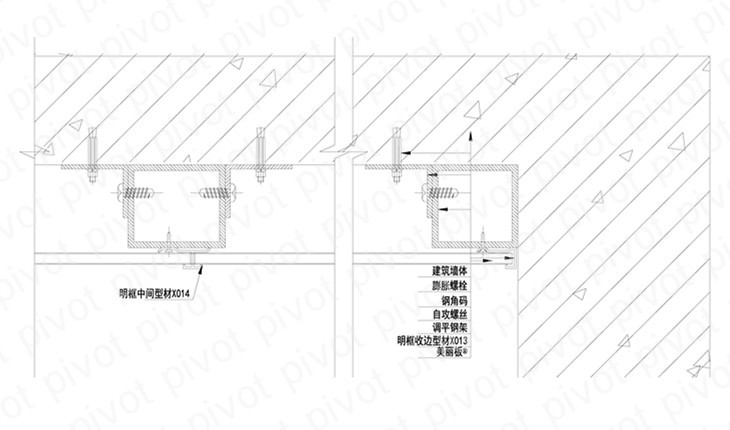

科维尼®明框系统左收口节点图

科维尼®明框系统右收口节点图

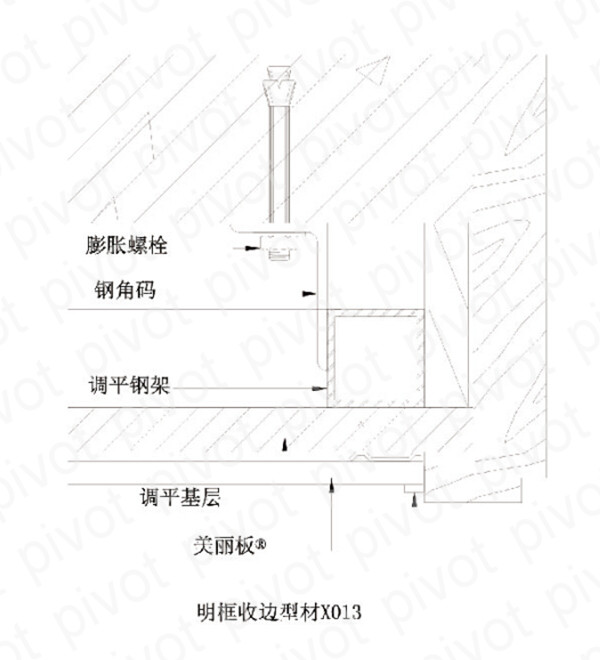

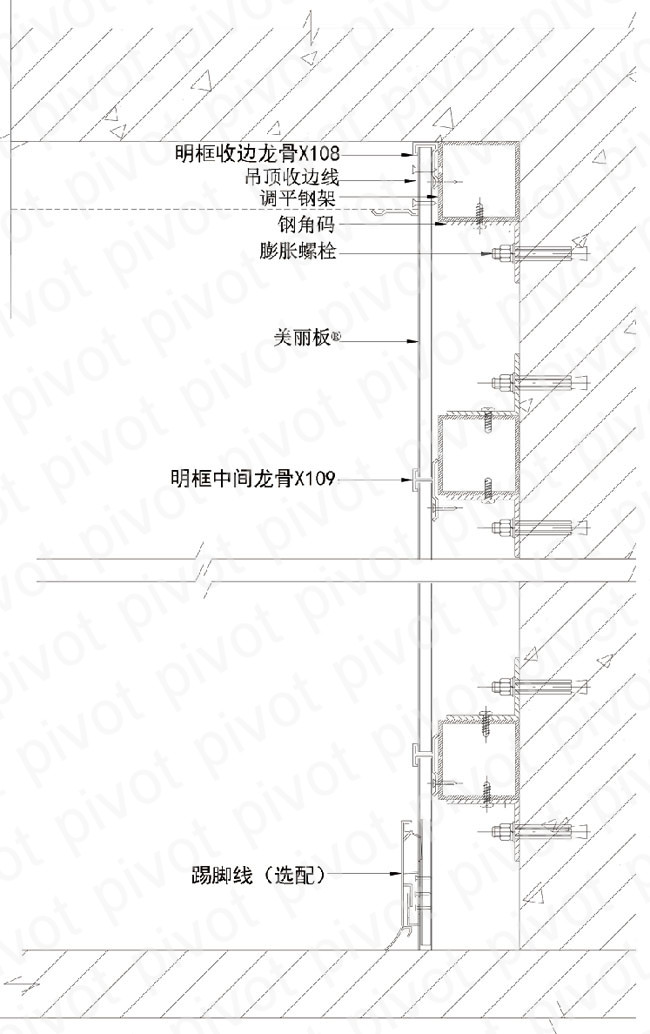

科维尼®明框系统上下收口节点图

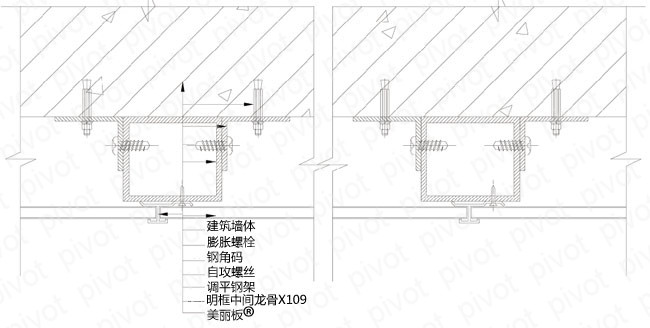

科维尼®明框系统横向连接节点图

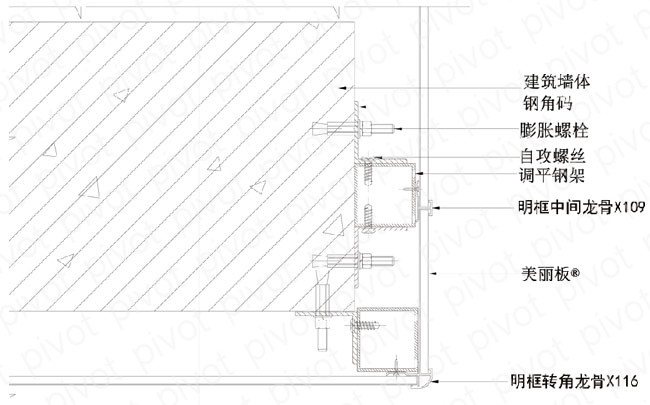

科维尼®明框系统阳角转角节点图

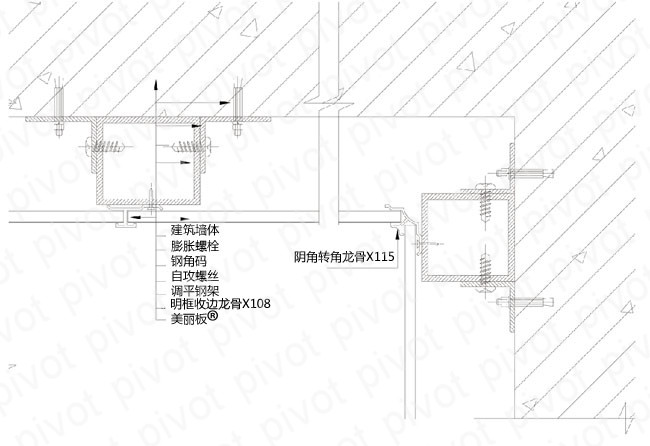

科维尼®明框系统阴角转角节点图

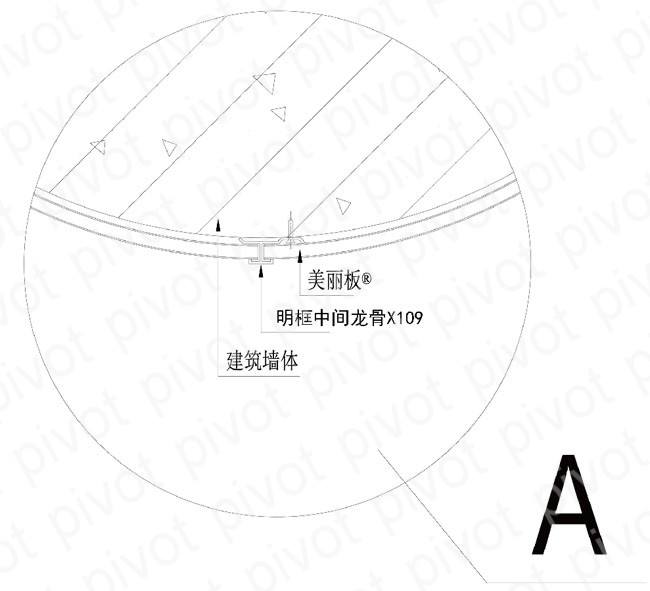

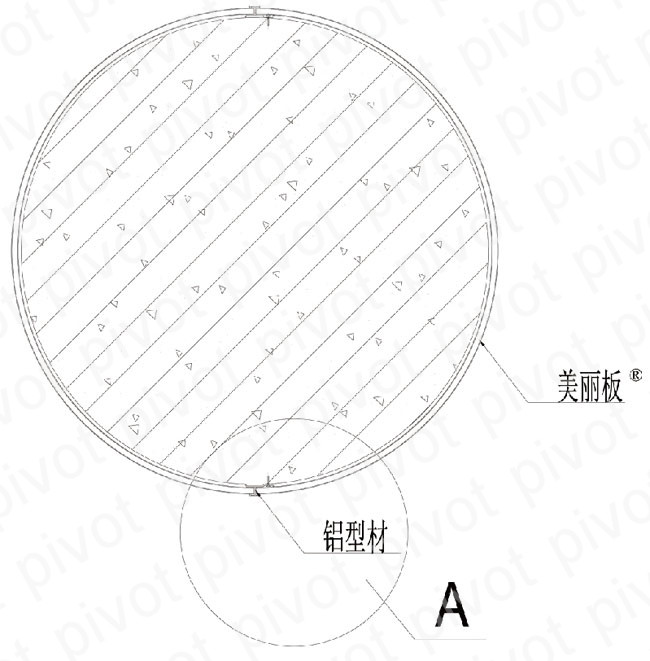

科维尼®明框系统包圆柱节点图

科维尼®明框系统与消防门处理节点图

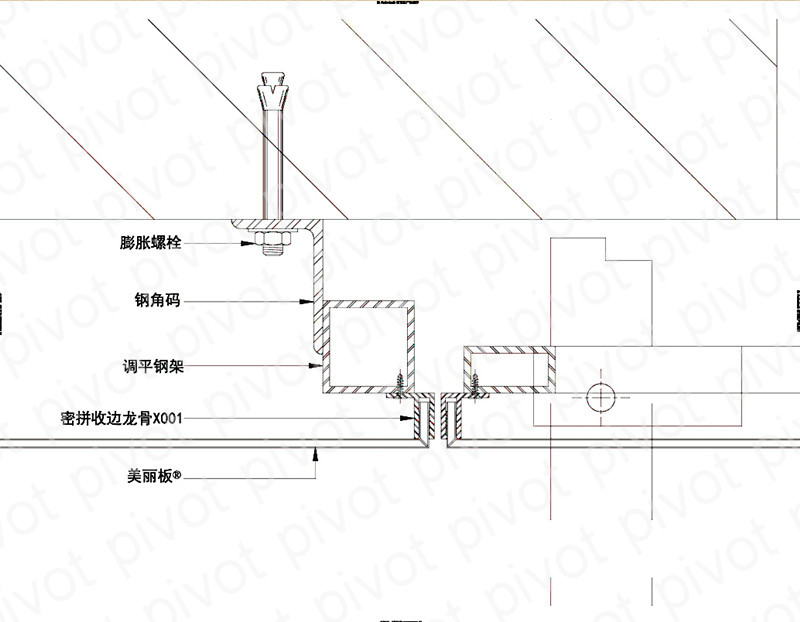

科维尼®明框系统与消防门处理局部节点图

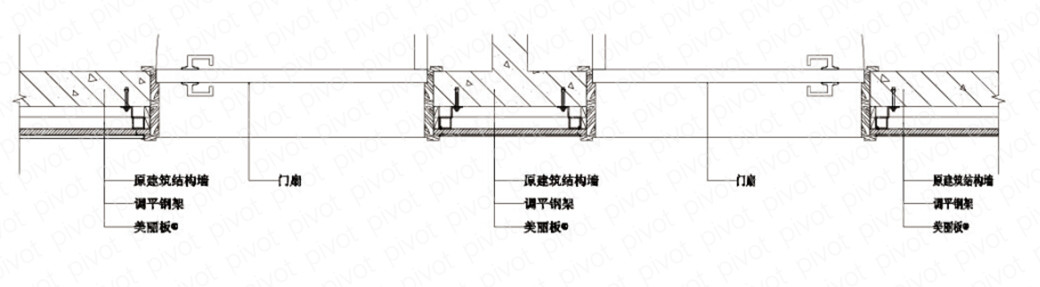

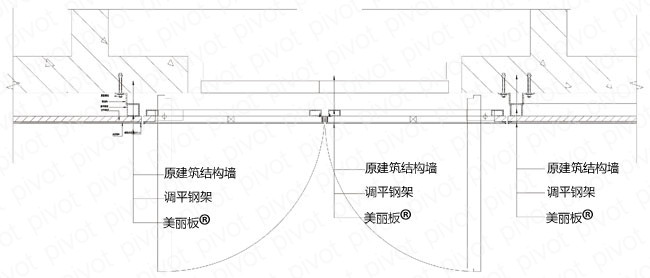

科维尼®明框系统与常规门处理节点图

科维尼®明框系统与常规门处理局部节点图
