美丽板科维尼离缝安装系统技术图解

发布日期:2015-04-11 点击率:4081

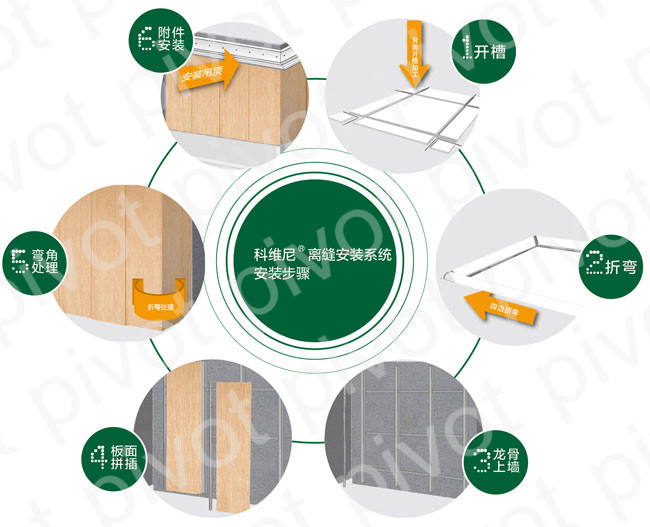

 安装图解

1.开槽   将美丽板®四边开槽,并除去4角
2.折弯   将美丽板®四边进行90°折边。
3.龙骨上墙   将收边龙骨X001固定于调平钢架上。
4.板面拼插   将已折边的美丽板®插入龙骨X001之中,并安装下一根龙骨,插入下一张板,以此类推逐块安装。
5.弯角处理   在转角处,须在美丽板®背面进行开槽处理,并直接折弯。
6.附件安装   在美丽板®墙面完成后,可安装踢脚线,吊顶收边等。

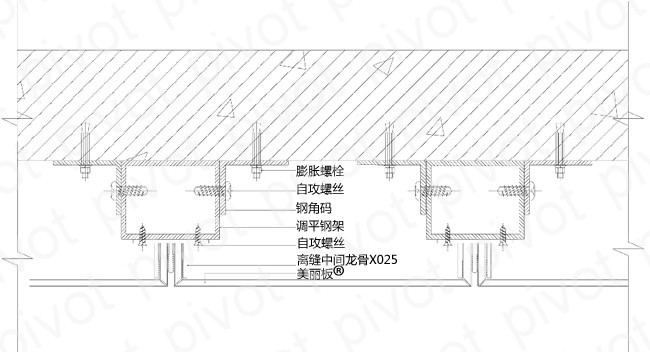

 科维尼®离缝系统节点图

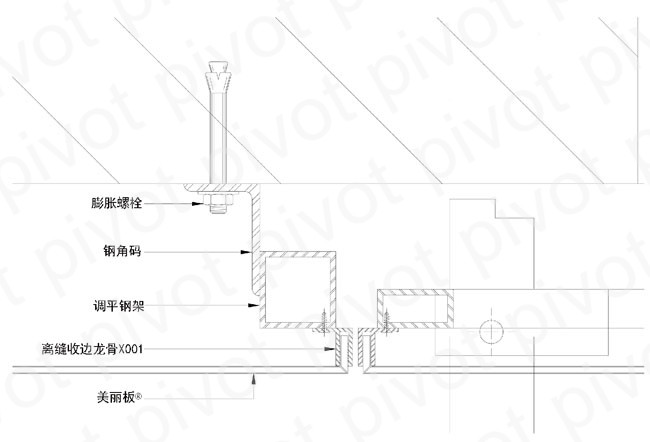

科维尼®离缝系统左收口节点图

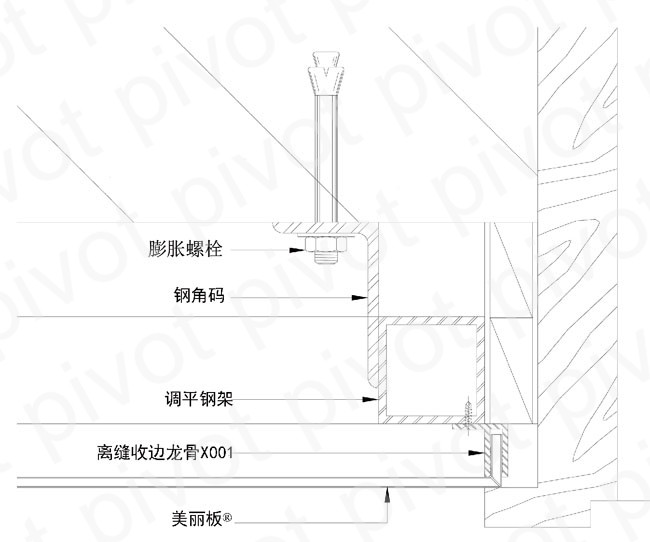

科维尼®离缝系统右收口节点图

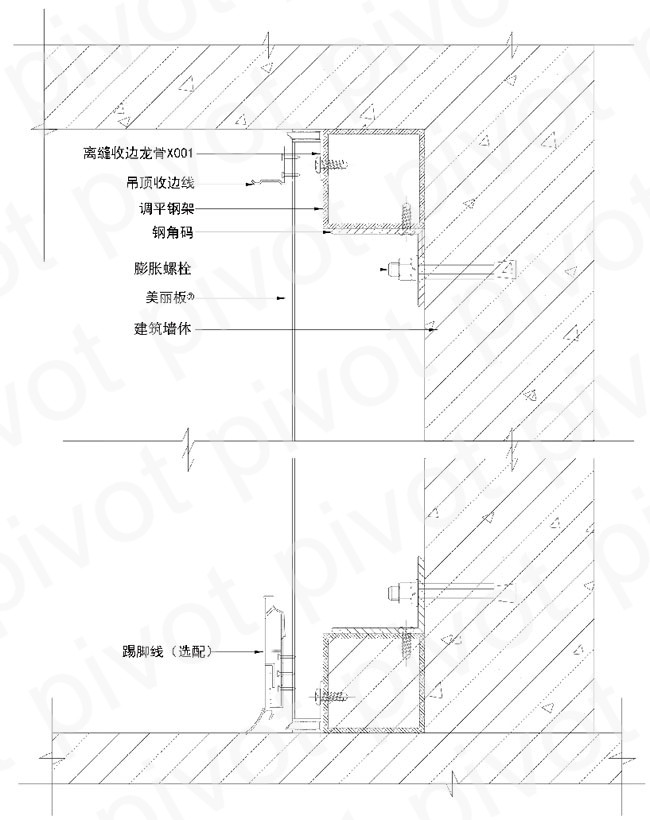

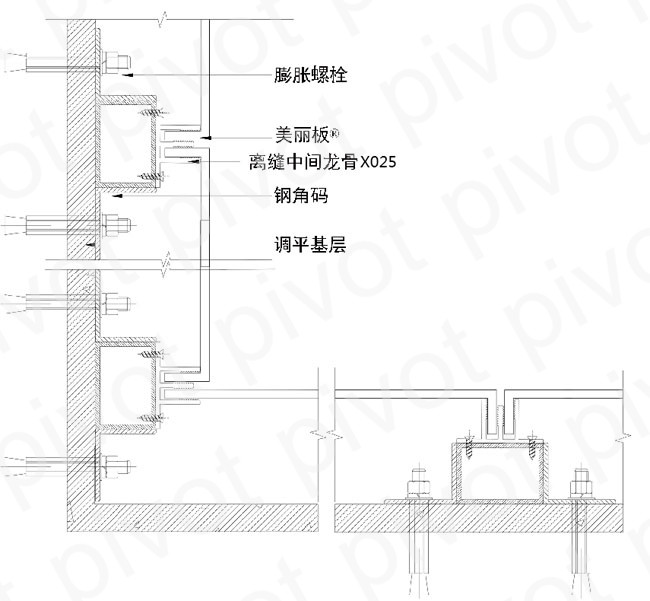

科维尼®离缝系统上下收口节点图

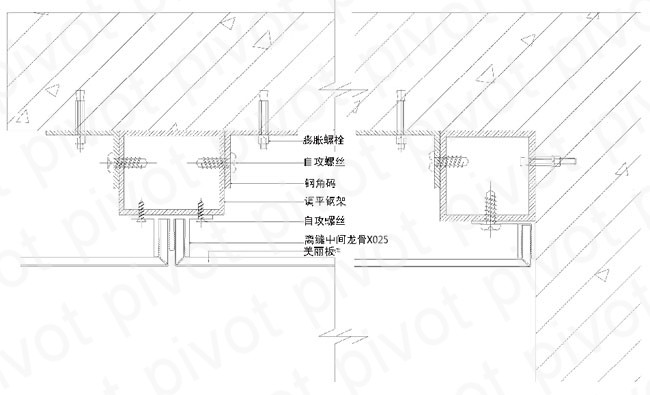

科维尼®离缝系统横向连接点图

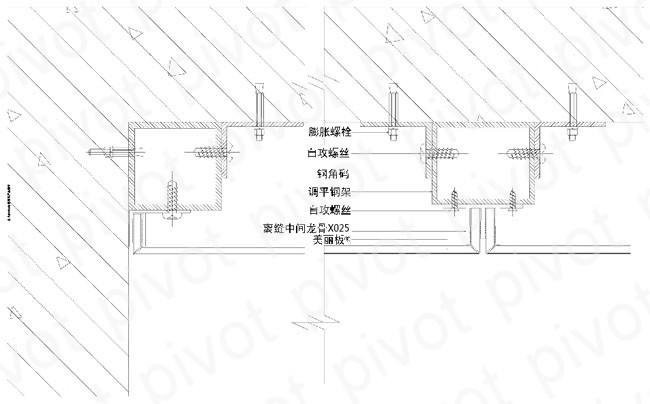

科维尼®离缝系统阳角转角节点图

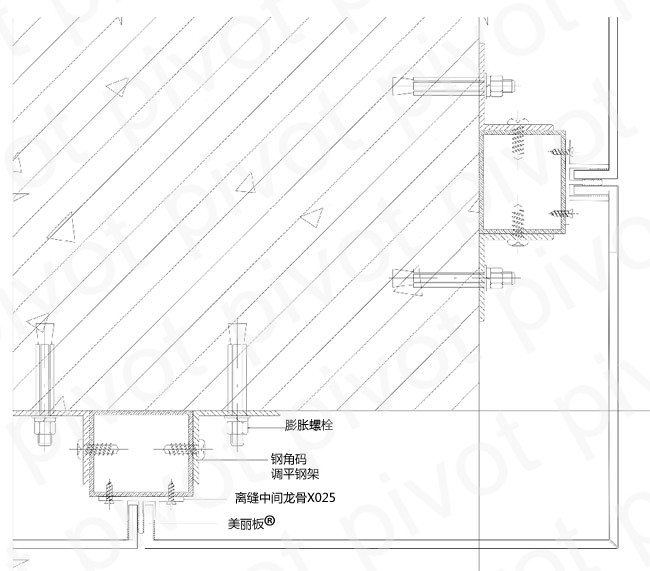

科维尼®离缝系统阴角转角节点图

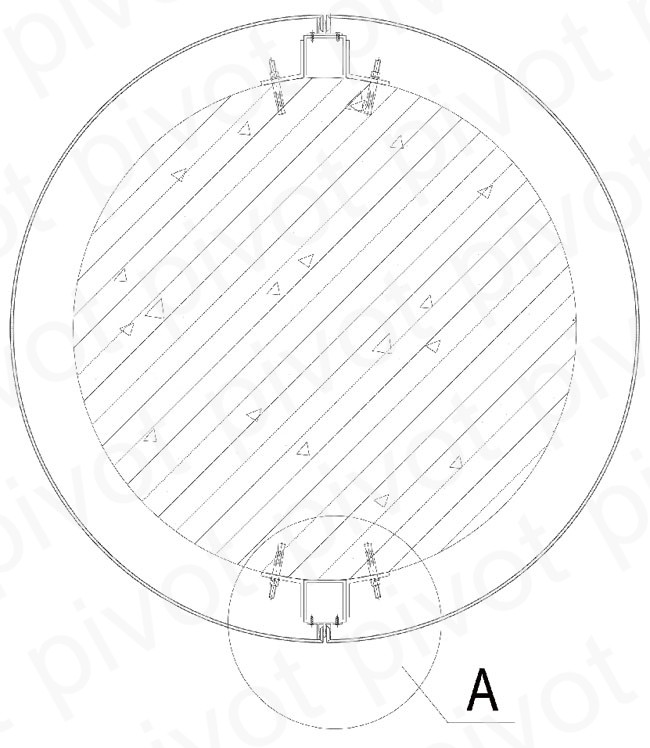

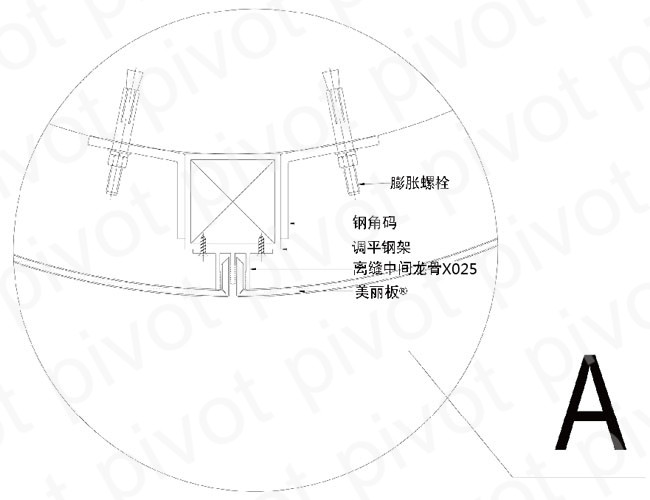

科维尼®离缝系统包圆柱节点图

科维尼®离缝系统与消防门处理节点图

科维尼®离缝系统与消防门处理局部节点图

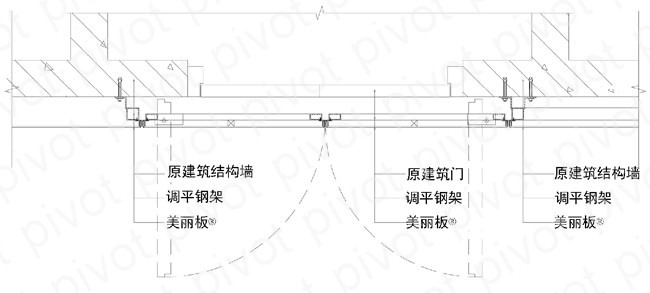

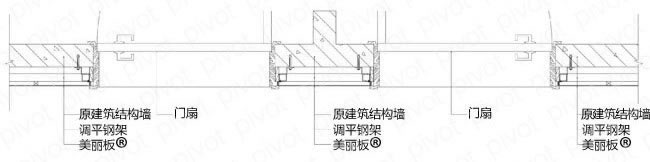

科维尼®离缝系统与常规门处理节点图

科维尼®离缝系统与普通门处理局部节点图
